Aspectos técnicos
Las hojas del plano se realizaron en tinta de colores sobre cartulina recia encolada a tela, para darle consistencia y duración. Muestran, estampado, el sello del Centro Geodésico – Topográfico y la dirección de las oficinas.
Las tintas de colores dibujan, no solo los trazados de calles o edificios, sino que se detienen en los árboles deLa Alameday en el azul del río Isuela. Las hojas se hallan en buen estado, a excepción de una de ellas y del plano guía. Su uso les valió sendas mutilaciones.
El trabajo se efectuó por topografía clásica. Los trabajos topográficos de campo comenzaron en julio de 1890 y finalizaron en julio de 1891. Se estableció una triangulación, cuyos vértices sirvieron de apoyo para la confección de poligonales desarrolladas a lo largo de las calles. Las coordenadas de los vértices son rectangulares, calculadas en función de acimutes, cuyo origen es la meridiana, determinada astronómicamente, mediante observación a la estrella polar.
Conocemos al detalle los instrumentos empleados en las operaciones de campo. Para la planimetría y las observaciones astronómicas se utilizaron los teodolitos Brunner y Troughton, y la altimetría fue observada con los niveles Kern y Egault. El origen de las nivelaciones desarrolladas fue la señal N.P. 227, perteneciente ala Nivelaciónde Precisión del Instituto Geográfico y Estadístico, situada en el pórtico de San Vicente el Real, y cuya altitud sobre el nivel del mar en Alicante es de 466.365 metros. Para las observaciones topográficas de menor precisión y escala se empleó la brújula Breithaupt.
La cartografía fue obtenida a las escalas 1:100, 1:500, 1:1000 y 1:2500. La última fue obtenida por generalización de las anteriores. Las escalas 1:1000 y 1: 2500 no las tienen definidas, dado el alto grado de detalle de las mismas, donde se reflejan los vértices topográficos y las alineaciones de las calles de forma precisa.
El listado de fondos es el siguiente:
-1891. Hojas término municipal. Catorce planos a escala 1:5000, 69 x 89 cm.
-1891. Una hoja a escala 1:2500, 69 x 50 cm (Original: 87 x 69 cm)
-1891. Hojas escala 1:100. Cinco planos, 69 x 101 cm.
-1891. Hojas escala 1:500. Diecisiete planos, 69 x 101 cm.

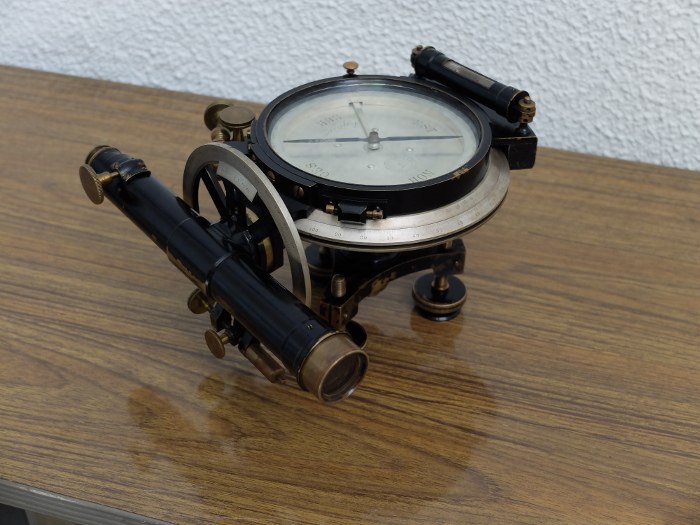

Brújula taquimétrica de Bastos y Laguna, Zaragoza (hacia 1890). Autor: JOSÉ LUIS VILLANOVA
